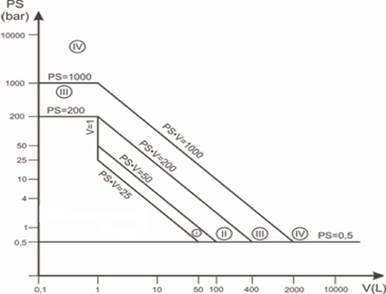

Ek-II
UYGUNLUK DEĞERLENDİRMESİ TABLOLARI
1. Modüllerin kategorilerine ilişkin referanslar şunlardır:
2. 5 inci maddede ve 7 nci maddenin birinci fıkrasının (ç) bendinde belirtilen güvenlik aksesuarları, Kategori IV de sınıflandırılır. Fakat istisna olarak özel teçhizat için imal edilmiş olan güvenlik aksesuarları korudukları teçhizat ile aynı kategoride sınıflandırılabilir. 3. 5 inci maddede ve 7 nci maddenin birinci fıkrasının (ç) bendinde belirtilen basınç aksesuarları, aşağıdaki esaslara göre sınıflandırılır: - İzin verilen maksimum basınç PS. - Hacimleri V veya nominal ölçü DN (Hangisi kullanılıyorsa). - Kullanım için amaçlanan akışkan grubu. Uygunluk değerlendirmesi kategorilerini saptamak için kaplar ve boru sistemleri için uygun tablolar kullanılır. Hacim ve standart çaptan her ikisi de düşünüldüğü takdirde basınç aksesuarı azami kategoride sınıflandırılır. 4. Aşağıdaki uygunluk değerlendirmesi tablolarındaki sınır çizgileri, her bir kategori için en üst sınırı gösterir.

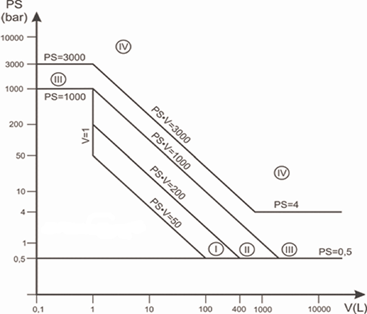

Tablo 1
7 nci maddenin birinci fıkrasının (a) bendinin (1.1)’inde belirtilen kaplar
Kararsız bir gaz içeren ve Tablo I’e göre Kategori I veya Kategori II’de yer alan kaplar, Kategori III’de sınıflandırılır.

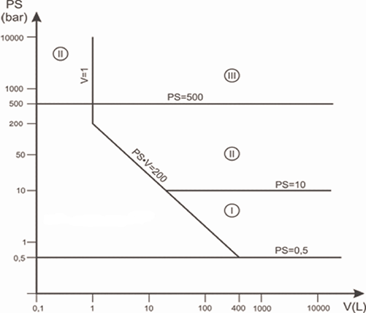

Tablo 2
7 nci maddenin birinci fıkrasının (a) bendinin (1.2)’sinde belirtilen kaplar
Bunun dışında, taşınabilir yangın söndürücüler ve nefes alma tüpleri en az Kategori III’de sınıflandırılır.
Tablo 3
7 nci maddenin birinci fıkrasının (a) bendinin (2.1)’inde belirtilen kaplar

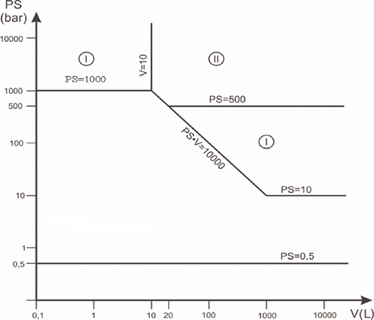

Tablo 4
7 nci maddenin birinci fıkrasının (a) bendinin (2.2)’sinde belirtilen kaplar
7 nci maddenin ikinci fıkrasının (b) bendinde belirtilen sıcak su üreten donanımlar, Avrupa Birliği tasarım değerlerine uygun olur (Modül B-tasarım tipi) ve uygunluk Ek-I’in 2.10, 2.11, 3.4 maddeleri ve 5 nci maddesinin (a) ve (ç) bendinde belirtilen kalite güvence değerlerine uyar. (Modül H)

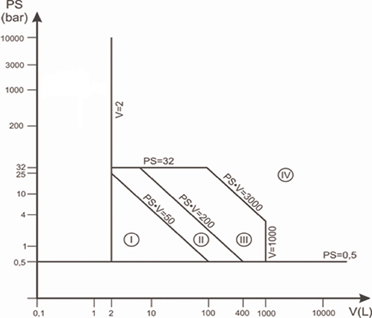

Tablo 5
7 nci maddenin birinci fıkrasının (b) bendinde belirtilen basınçlı ekipmanlar
Bunun dışında, basınçlı pişiricilerin tasarımı en az Kategori III modüllerinden birine eş uygunluk değerlendirmesi prosedürlerine tabi tutulur.

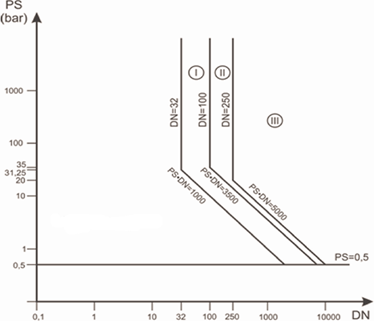

Tablo 6
7 nci maddenin birinci fıkrasının (c) bendinin (1.1)’inde belirtilen boru sistemi
Kararsız gaz için ve Tablo 6’ya göre Kategori I ve Kategori II’ye giren boru sistemleri Kategori III içinde sınıflandırılır.

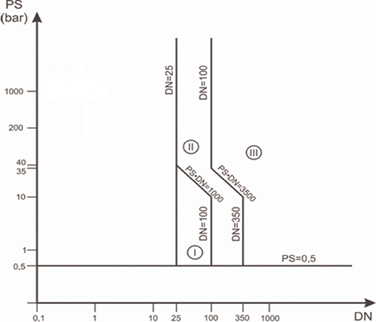

Tablo 7
7 nci maddenin birinci fıkrasının (c) bendinin (1.2)’sinde belirtilen boru sistemi
350°C’den yüksek sıcaklıkta akışkan içeren ve Tablo 7’ye göre Kategori II’ye giren tüm boru sistemleri Kategori III içinde sınıflandırılır.

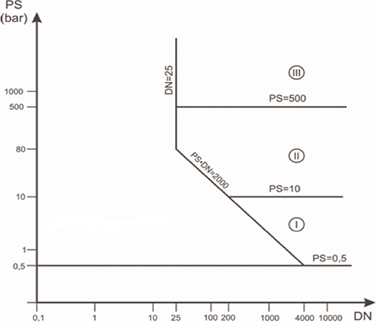

Tablo 8
7 nci maddenin birinci fıkrasının (c) bendinin (2.1)’inde belirtilen boru sistemi

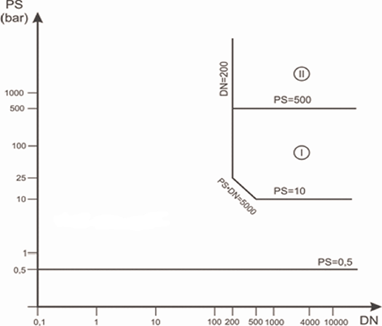

Tablo 9
7 nci maddenin birinci fıkrasının (c) bendinin (2.2)’sinde belirtilen boru sistemi
|
|||||||||||||||
